电气控制柜线号辨认技巧是什么？下面由成恒莱来给我们介绍下。许多人在制造控制柜时不知道如何安排线号，因为有许多电线，这样既便利自己和用户，也便利将来的操作和维护。今天，小编将向我们介绍控制柜的线号编号办法。

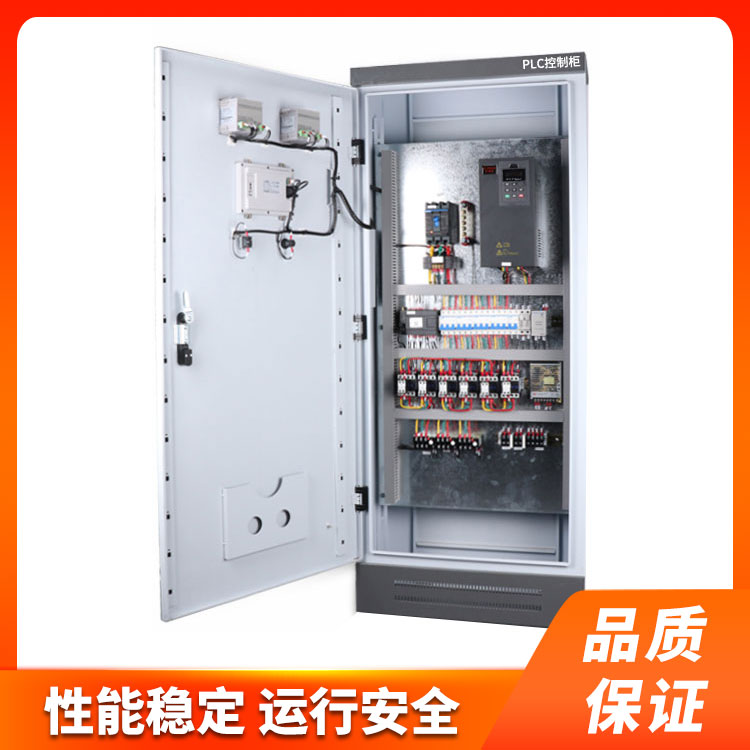

 电气控制柜线路图

二次电路标识的基本办法：

（1） 它由三个或更少的数字组成。当需要指示电路的相位或某些主要特性时，能够在数字标签的前面添加文本符号。

（2） 根据“等电位”原则进行符号，即在电路中，所有连接到一个点的导体须用相同的电路标签进行符号。

（3） 电气控制柜的触点、线圈、电阻器、电容器等元件分隔的线段被视为不同的线段，一般给出不同的标签；关于直接连接在屏幕上而不经过接线图中端子的电路，能够省掉标签。

直流电路的标识规则是什么：

（1） 关于不同用途的直流电路，运用不同的数字规模，例如001~099和l-599用于控制和维护电路，601~699用于励磁电路。

（2） 用于控制和维护电路的数字标签依据保险丝所属电路分组，每100个数字分为一组，如101~199201~299301-399。在每个部分中，正极电路首要从小到大编号，然后负极电路从大到小编号。

（3） 信号电路的数字标签依据事故、方位、警告和指令信号进行分组，并依据数字的巨细进行摆放。

（4） 开关设备和控制电路的数字标签组应依据开关设备的数字序列号进行选择。例如，如果有三个控制开关1kk、2KK和3kk，则对应于1kk的控制电路的数字标签为101~199、对应于2KK的201~299和对应于3kk的301~399。

综上所述，以上就是电气控制柜线号辨认技巧是什么的主要内容。直流电路和交流电路选用不同的符号办法，交流和直流电路中的不同电路分配不同的数字符号。因此，在看到二次回路接线图上的标签后，我们能够了解该回路的性质，便于维护和检修。
